Mikä on toroidaalinen induktori ja miksi sillä on merkitystä nykyaikaisessa elektroniikassa?

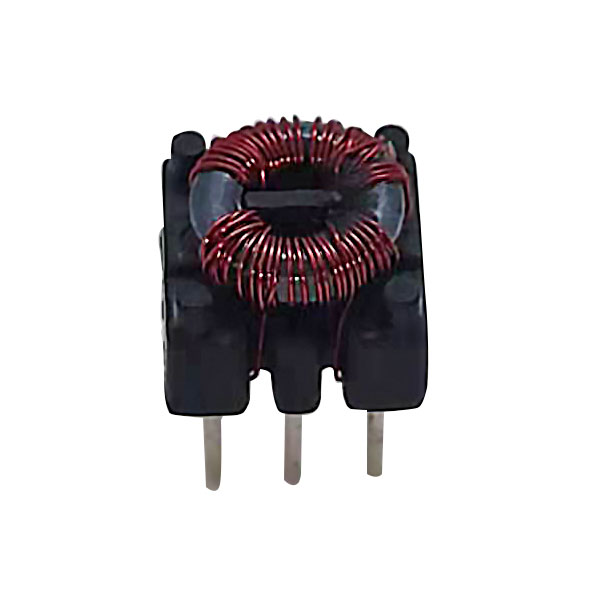

Toroidaaliset induktoritovat yksi tehokkaimmista ja laajimmin käytetyistä passiivikomponenteista nykyaikaisissa elektroniikkajärjestelmissä. Niiden ainutlaatuinen renkaan muotoinen ydinrakenne tarjoaa erinomaisen magneettisen suojan, vähemmän sähkömagneettisia häiriöitä ja korkean energiatehokkuuden perinteisiin induktoreihin verrattuna. Tässä artikkelissa tutkitaan, mitä toroidinen kela on, miten se toimii, miksi se on välttämätön tehoelektroniikassa ja kuinka valita oikea tyyppi eri sovelluksiin. Se korostaa myös yleisiä haasteita, todellisia sovelluksia ja käytännön suunnittelunäkökohtia, jotka auttavat insinöörejä, ostajia ja tuotekehittäjiä tekemään tietoisia päätöksiä.

Sisällysluettelo

• 1. Toroidaalisen kelan perusteiden ymmärtäminen
• 2. Kuinka toroidaalinen kela toimii
• 3. Tärkeimmät edut perinteisiin induktoriin verrattuna
• 4. Ydinmateriaalit ja niiden vaikutus
• 5. Reaalimaailman sovellukset
• 6. Oikean toroidaalisen kelan valitseminen
• 7. Yleiset ongelmat ja vianetsintä
• 8. Toroidaalinen vs. muut kelatyypit
• 9. Suunnittelunäkökohdat insinööreille
• 10. Induktoriteknologian tulevaisuuden trendit
• 11. Usein kysytyt kysymykset
• 12. Johtopäätös
• 13. Valmistajan tiedot ja yhteystiedot

1. Toroidaalisen kelan perusteiden ymmärtäminen

Toroidaalinen induktori on eräänlainen induktori, joka on muotoiltu donitsiksi tai renkaaksi (toroidi). Se koostuu pyöreästä magneettisydämestä, joka on kääritty kuparilangalla. Kun sähkövirta kulkee langan läpi, ytimen sisällä syntyy magneettikenttä, joka varastoi energiaa magnetismin muodossa.

Toisin kuin perinteiset solenoidi-induktorit, magneettikenttä toroidisessa rakenteessa on suurelta osin rajoittunut ytimeen. Tämä ainutlaatuinen ominaisuus vähentää merkittävästi energiahäviöitä ja sähkömagneettisia häiriöitä (EMI), mikä tekee siitä ihanteellisen korkean suorituskyvyn elektronisille piireille.

Yksinkertaisesti sanottuna toroidinen kela on suunniteltu:

• Varastoi energiaa magneettikenttään
• Suodata sähköinen melu
• Stabiloi virta virtapiireissä

2. Kuinka toroidaalinen kela toimii

Toroidisen induktorin toimintaperiaate perustuu sähkömagneettiseen induktioon. Kun vaihtovirta (AC) kulkee kelan läpi, se synnyttää muuttuvan magneettikentän toroidisessa sydämessä. Tämä muuttuva kenttä indusoi vastakkaisen jännitteen, joka tunnetaan nimellä induktanssi.

Ytimen suljetun silmukan muoto varmistaa, että suurin osa magneettivuosta pysyy materiaalin sisällä, mikä vähentää vuotoja ja parantaa tehokkuutta.

Keskeisiä työvaiheita ovat:

1. Virta kulkee käämin läpi
2. Magneettikenttä muodostuu toroidin sisään
3. Energia varastoituu magneettivuon
4. Virran muutoksen vastustus stabiloi piirin käyttäytymistä

Tämä ohjattu energian varastointi ja vapauttaminen tekee toroidisista keloista välttämättömiä tehonsäätöjärjestelmissä.

3. Tärkeimmät edut perinteisiin induktoriin verrattuna

Toroidi-induktorit ovat edullisia monilla teollisuudenaloilla niiden ylivoimaisten sähköisten ja fysikaalisten ominaisuuksien vuoksi. Alla on tärkeimmät edut:

• Korkea tehokkuus:Pienempi energiahäviö minimaalisen vuotovirran ansiosta.
• Matala sähkömagneettinen häiriö:Magneettikenttä sisältyy ytimeen.
• Kompakti muotoilu:Suurempi induktanssi pienemmässä fyysisessä koossa.
• Parempi lämpöteho:Pienempi lämmöntuotanto kuormitettuna.
• Vahva magneettinen kytkentä:Tehokas energiansiirto käämien välillä.

Nämä edut tekevät toroidisista keloista erityisen hyödyllisiä virtalähteissä, äänilaitteissa ja teollisuuselektroniikassa.

4. Ydinmateriaalit ja niiden vaikutus

Toroidaalisen induktorin suorituskyky riippuu suuresti sen ydinmateriaalista. Eri materiaalit tarjoavat erilaisia ​​magneettisia ominaisuuksia ja taajuusvasteita.

5. Reaalimaailman sovellukset

Toroidaalisia keloja käytetään laajalti useilla teollisuudenaloilla niiden tehokkuuden ja luotettavuuden vuoksi.

• Hakkuriteholähteet (SMPS)
• Äänivahvistimet ja signaalin suodatus
• Tietoliikennelaitteet
• Sähköajoneuvojen voimajärjestelmät
• Uusiutuvan energian invertterit (aurinko ja tuuli)
• Teollisuuden automaatiojärjestelmät

Kaikissa näissä sovelluksissa kyky vähentää EMI:tä ja parantaa energiatehokkuutta on ratkaisevassa asemassa järjestelmän vakauden ja suorituskyvyn kannalta.

6. Oikean toroidaalisen kelan valitseminen

Oikean toroidaalisen kelan valinta edellyttää sähköisten ja mekaanisten parametrien huolellista harkintaa.

Keskeisiä valintatekijöitä ovat:

• Induktanssiarvo:Pitää vastata piirivaatimuksia
• Nykyinen luokitus:Pitäisi käsitellä huippu- ja jatkuvaa virtaa
• Ydinmateriaali:Perustuu taajuus- ja tehokkuustarpeisiin
• DC-vastus:Pienempi vastus parantaa tehokkuutta
• Toimintataajuus:On oltava linjassa järjestelmän suunnittelun kanssa

Insinöörit tasapainottavat usein kokoa, kustannuksia ja suorituskykyä valitessaan komponentteja optimoitua piirisuunnittelua varten.

7. Yleiset ongelmat ja vianetsintä

Luotettavuudestaan ​​huolimatta toroidi-induktorit voivat kohdata tiettyjä toiminnallisia haasteita.

• Kylläisyys:Tapahtuu, kun virta ylittää ydinrajat
• Ylikuumeneminen:Syynä on liiallinen virta tai huono ilmanvaihto
• Meluongelmat:Usein syynä on väärä käämitys tai suojaus
• Mekaaninen rasitus:Voi vaurioittaa käämiä asennuksen aikana

Oikea suunnittelu ja lämmönhallinta voivat merkittävästi vähentää näitä ongelmia.

8. Toroidaalinen vs. muut kelatyypit

9. Suunnittelunäkökohdat insinööreille

Integroitaessa toroidisia keloja elektroniikkajärjestelmiin, insinöörien on otettava huomioon useita suunnittelunäkökohtia:

• Käämityksen tiheys ja eristyksen laatu
• Lämmön hajoamisreitit
• Magneettiset kyllästyskynnykset
• PCB-asettelu EMI-kytkennän vähentämiseksi
• Mekaaninen asennuksen vakaus

Hyvin suunniteltu järjestelmä varmistaa pitkän aikavälin luotettavuuden ja optimaalisen sähköisen suorituskyvyn.

10. Induktoriteknologian tulevaisuuden trendit

Kompaktien ja tehokkaiden elektronisten järjestelmien kysyntä ajaa edelleen induktoriteknologian innovaatioita. Tulevaan kehitykseen kuuluu mm.

• Kehittyneet nanokiteiset materiaalit takaavat erittäin alhaisen häviön
• Pienoistetut korkeataajuiset toroidiset mallit
• Integrointi älykkäiden tehomoduulien kanssa
• Parannetut lämmönkestävät käämimateriaalit

Nämä edistysaskeleet tukevat seuraavan sukupolven sovelluksia, kuten sähköistä liikkuvuutta, älykkäitä verkkoja ja tekoälyyn perustuvia teollisuusjärjestelmiä.

11. Usein kysytyt kysymykset

Q1: Mikä tekee toroidisista keloista tehokkaampia?
Niiden suljetun silmukan magneettinen rakenne minimoi vuovuodon ja parantaa tehokkuutta.

Q2: Voidaanko toroidisia keloja käyttää suurtaajuuspiireissä?
Kyllä, varsinkin käytettäessä ferriitti- tai nanokiteisiä ytimiä.

Q3: Ovatko toroidiset kelat kalliita?
Ne voivat maksaa hieman enemmän kuin peruskelat, mutta tarjoavat paremman suorituskyvyn ja luotettavuuden.

Q4: Mitkä teollisuudenalat käyttävät toroidisia keloja eniten?
Tehoelektroniikka, autoteollisuus, tietoliikenne ja uusiutuva energia.

Q5: Kuinka vähennän melua toroidisissa keloissa?
Oikeat käämitystekniikat, suojaukset ja oikea materiaalivalinta auttavat vähentämään melua.

12. Johtopäätös

Toroidi-induktorit ovat kriittinen komponentti nykyaikaisessa elektroniikassa, ja ne tarjoavat vertaansa vailla olevan tehokkuuden, kompaktin ja sähkömagneettisen suorituskyvyn. Niiden kyky stabiloida virtaa ja vähentää häiriöitä tekee niistä välttämättömiä kaikessa kulutuselektroniikasta edistyneisiin teollisuusjärjestelmiin. Niiden rakenteen, toimintaperiaatteiden ja valintakriteerien ymmärtäminen antaa suunnittelijoille ja ostajille mahdollisuuden optimoida järjestelmän suorituskykyä tehokkaasti.

13. Valmistajan tiedot ja yhteystiedot

Voit luottaa korkealaatuisiin toroidi-induktoriin, jotka on suunniteltu tarkasti ja tarkasti laadunvalvonnalla Jansum Electronics Dongguan Co., Ltd.

Olemme erikoistuneet toimittamaan räätälöityjä magneettikomponentteja, jotka täyttävät erilaiset teollisuuden vaatimukset, mukaan lukien tehoelektroniikka, autojärjestelmät ja kehittyneet viestintälaitteet.

Jos etsit luotettavaa toimitusta, teknistä tukea tai mukautettuja ratkaisuja, ota rohkeasti yhteyttäota meihin yhteyttätänään. Suunnittelutiimimme on valmis tukemaan projektiasi suunnittelusta tuotantoon.
