Kuinka aurinkoinvertteriinduktori parantaa tehokkuutta, vakautta ja käyttöikää nykyaikaisissa aurinkosähköjärjestelmissä

A solar invertterin kelaon yksi kriittisimmistä magneettisista komponenteista aurinkosähkö-invertterijärjestelmissä. Se vaikuttaa suoraan muunnostehokkuuteen, harmoniseen vääristymiseen, lämpösuorituskykyyn ja pitkän aikavälin luotettavuuteen. Nykyaikaisissa uusiutuvan energian sovelluksissa, joissa tehokkuusstandardit ovat yhä tiukemmat, oikean induktorirakenteen valitseminen voi parantaa merkittävästi järjestelmän yleistä suorituskykyä.

Tämä perusteellinen opas tutkii, kuinka aurinkoinvertteriinduktorit toimivat, miksi niillä on merkitystä suurtaajuisissa kytkentäympäristöissä, kuinka materiaalit ja suunnittelu vaikuttavat suorituskykyyn ja kuinka valmistajat, kutenJASNtoimittaa edistyneitä magneettiratkaisuja vaativiin aurinkosovelluksiin.

Sisällysluettelo

• 1. Mikä on aurinkoinvertteriinduktori?
• 2. Miksi se on välttämätöntä nykyaikaisissa aurinkosähköjärjestelmissä?
• 3. Toimintaperiaate aurinkoinverttereissä
• 4. Tärkeimmät suunnitteluparametrit ja tekniset tiedot
• 5. Ydinmateriaalit ja niiden vaikutus tehokkuuteen
• 6. Lämmönhallinta ja luotettavuus
• 7. Räätälöinti- ja sovellusskenaariot
• 8. Oikean aurinkoinvertterikelan valitseminen
• 9. Yleiset haasteet ja ratkaisut
• 10. FAQ

1. Mikä on aurinkoinvertteriinduktori?

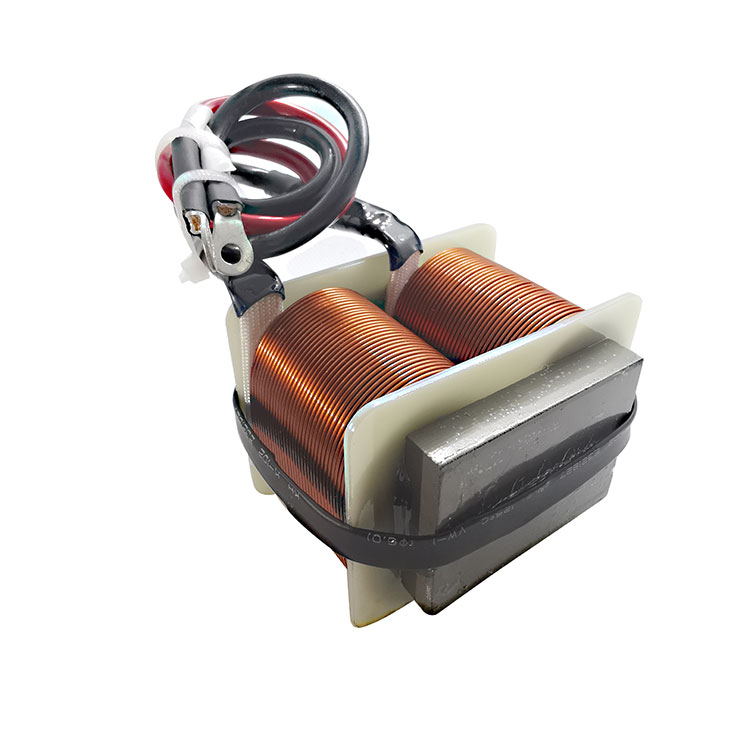

Aurinkoinvertteriinduktori on passiivinen magneettikomponentti, joka on suunniteltu varastoimaan sähköenergiaa magneettikenttään ja vapauttamaan sitä hallitusti kytkentätoimintojen aikana. Sitä käytetään yleisesti DC-DC tehostusmuuntimissa ja DC-AC invertterivaiheissa aurinkosähköjärjestelmissä.

Yksinkertaisesti sanottuna kela tasoittaa virrankulkua, vaimentaa aaltoilua ja vähentää sähkömagneettisia häiriöitä (EMI). Ilman sitä aurinkoinvertterit kokisivat epävakaa tehoa, liiallisia harmonisia ja tehohäviöitä.

• Energian varastointi kytkentäjaksojen aikana
• Virran aaltoilun vähennys
• Harmoninen suodatus
• Parannettu aaltomuodon laatu
• Parannettu järjestelmän vakaus

2. Miksi se on välttämätöntä nykyaikaisissa aurinkosähköjärjestelmissä?

Aurinkoenergiajärjestelmät toimivat vaihtelevissa auringonvaloolosuhteissa, mikä tarkoittaa, että jännite ja virta vaihtelevat jatkuvasti. Invertterin on muutettava tämä muuttuva DC-teho vakaaksi AC-lähdöksi, joka on yhteensopiva verkkostandardien kanssa.

Aurinkoinvertterin kelalla on ratkaiseva rooli:

1. Pienen tasajännitteen nostaminen vaaditulle väylätasolle
2. Jatkuvan virtatilan (CCM) ylläpitäminen
3. Verkkojen harmonisten määräysten täyttäminen
4. Komponenttien pitkän aikavälin luotettavuuden varmistaminen

Maailmanlaajuisen uusiutuvan energian käytön lisääntyessä tehokkaat magneettikomponentit eivät ole enää valinnaisia ​​– ne ovat pakollisia kilpailukykyiseen aurinkoinvertterisuunnitteluun.

3. Toimintaperiaate aurinkoinverttereissä

Tyypillisessä PV-invertterin topologiassa kela toimii suurtaajuisissa kytkentäpiireissä. Kun virtakytkin kytkeytyy päälle, energiaa varastoidaan magneettisydämeen. Kun kytkin kytkeytyy pois päältä, varastoitu energia siirtyy kuormaan.

Energian varastointikaava:

E = 1/2 × L × I²

Jossa:

• L = Induktanssi
• I = Nykyinen

Tämä syklinen tallennus- ja vapautusprosessi mahdollistaa jännitteen säätelyn ja aaltoilun vaimennuksen, jotka ovat tehokkaan DC-AC-muunnoksen perusta.

4. Tärkeimmät suunnitteluparametrit ja tekniset tiedot

5. Ydinmateriaalit ja niiden vaikutus tehokkuuteen

Ydinmateriaalin valinta vaikuttaa suoraan aurinkoinvertteriinduktorien suorituskykyyn.

Ferriittiydin

• Pieni ydinhäviö korkealla taajuudella
• Ihanteellinen kompakteihin invertterimalleihin

Jauherautaydin

• Suurempi kyllästysvuon tiheys
• Soveltuu suurvirtasovelluksiin

Nanokiteinen ydin

• Erittäin pieni ydinhäviö
• Korkea läpäisevyys
• Erinomainen lämmönkestävyys

Edistyneet valmistajat pitävätJASNkeskittyä optimoituun magneettiseen suunnitteluun, joka vähentää sekä kupari- että ydinhäviöitä ja parantaa invertterin tehokkuutta yli 98 %.

6. Lämmönhallinta ja luotettavuus

Aurinkoinvertterit toimivat usein ankarissa ulkoympäristöissä. Kohonneet lämpötilat nopeuttavat eristeen hajoamista ja lyhentävät käyttöikää.

Tehokkaita lämpöstrategioita ovat:

• Matala DCR-käämitys
• Korkean lämpötilan eristysmateriaalit
• Optimoitu ydingeometria
• Kapselointi kosteuden suojaamiseksi

Oikea lämpösuunnittelu takaa 10–20 vuoden käyttövarmuuden, joka vastaa aurinkosähkömoduulien käyttöikää.

7. Räätälöinti- ja sovellusskenaariot

Aurinkoinvertteriinduktoreja käytetään:

• Asuinrakennusten katolla olevat invertterit
• Kaupalliset merkkijonoinvertterit
• Sähkömittakaavaiset keskusinvertterit
• Hybridienergian varastointijärjestelmät
• Off-grid aurinkojärjestelmät

Räätälöintivaihtoehtoja voivat olla:

• Mukautetut induktanssiarvot
• Erityiset ydinmateriaalit
• Suurvirtakäämitysrakenteet
• Kompaktit mekaaniset mitat

8. Oikean aurinkoinvertterikelan valitseminen

Vaiheittainen valintaopas:

1. Määritä toimintataajuus
2. Laske tarvittava induktanssi
3. Tunnista maksimivirran ja aaltoilun toleranssi
4. Arvioi lämpöolosuhteet
5. Tarkista kylläisyysmarginaali
6. Tarkista EMI-standardien noudattaminen

Työskentely kokeneiden magneettisten ratkaisujen tarjoajien kanssa varmistaa optimaalisen suunnittelun integroinnin.

9. Yleiset haasteet ja ratkaisut

10. FAQ

Q1: Mitä tapahtuu, jos kela kyllästyy?

Saturaatio aiheuttaa induktanssin jyrkän laskun, mikä johtaa virtapiikkeihin, ylikuumenemiseen ja mahdollisiin invertterivikaan.

Q2: Voinko käyttää tavallista kelaa aurinkoinvertterisovelluksiin?

Ei suositella. Aurinkoinvertteriinduktorien on kestettävä suurta virtaa, korkeataajuutta ja ankaria ympäristöjä.

Q3: Miten induktanssiarvo vaikuttaa aaltoiluon?

Suurempi induktanssi vähentää aaltoiluvirtaa, mutta lisää kokoa ja kustannuksia. Tarvitaan optimaalinen tasapaino.

Q4: Mikä on tyypillinen tehokkuusvaikutus?

Oikea magneettinen suunnittelu voi parantaa invertterin kokonaishyötysuhdetta 1–3 %, mikä on merkittävää hyötykäyttöasteikolla.

Johtopäätös

Aurinkoinvertteriinduktori on paljon enemmän kuin passiivinen komponentti - se on suorituskykyä määrittävä elementti nykyaikaisissa aurinkosähköjärjestelmissä. Sen suunnittelu vaikuttaa suoraan järjestelmän menestykseen tehokkuudesta ja aaltoilun vaimennusta lämpöluotettavuuteen ja verkkoyhteensopivuuteen.

Yhteistyötä kokeneiden valmistajien kanssa, kutenJASNtakaa tarkan suunnittelun, optimoidut magneettiset materiaalit ja räätälöidyt ratkaisut invertteritarpeisiisi.

Jos suunnittelet seuraavan sukupolven aurinkoinverttereitä ja tarvitset tehokkaita magneettikomponentteja,ota meihin yhteyttätänään keskustellaksesi projektisi vaatimuksista ja selvittääksesi, kuinka edistyneet aurinkoinvertteriinduktorit voivat parantaa järjestelmäsi suorituskykyä.
