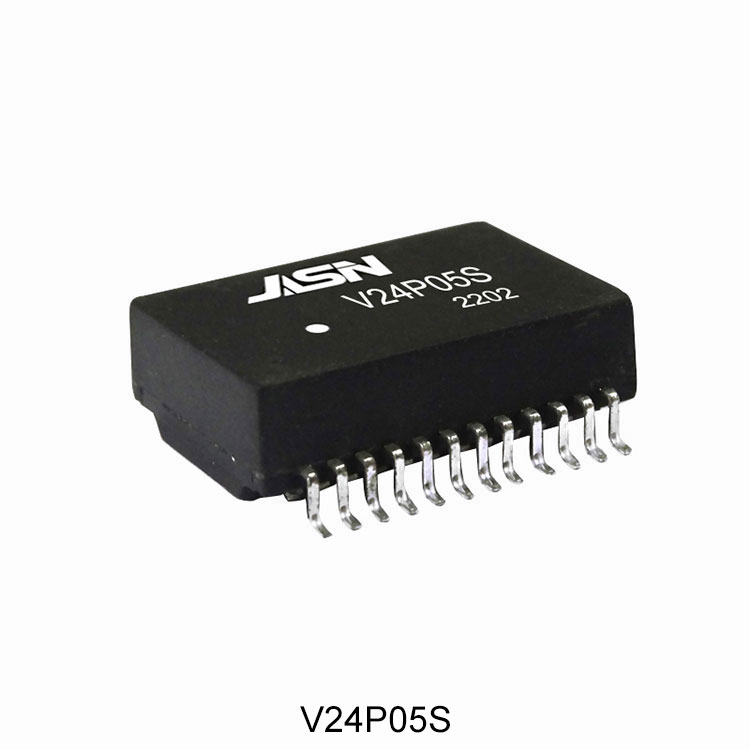

Mikä tarkalleen on 2,5 GBase-T Lan Transformer ja miksi tarvitset sitä?

Nopeasti kehittyvässä verkostoitumisen maailmassa nopeus on kuningas. Kun siirrymme standardin 1 gigabitin sekunnissa (Gbps) pidemmälle kohti usean gigabitin nopeuksia, taustalla olevista komponenteista, jotka tekevät kaiken mahdolliseksi, tulee kriittisen tärkeitä. Yksi tällainen laulamaton sankari on2.5GBase-T Lan Transformer. Et ehkä näe sitä, mutta se toimii väsymättä kulissien takana verkkolaitteessasi varmistaakseen vakaan ja nopean yhteyden. Jansum Electronics Dongguan Co., Ltd., jolla on yli kahden vuosikymmenen huippuosaamista suunnittelusta, on erikoistunut näiden tärkeiden komponenttien valmistukseen korkeimpien standardien mukaisesti. Tämä artikkeli sukeltaa syvälle siihen, mikä 2,5 Gt:n lannoitemuuntaja on, sen tärkeimmät parametrit ja miksi oikean valitseminen on ensiarvoisen tärkeää seuraavan sukupolven verkkosovelluksissa.

Ydintoiminnon ymmärtäminen

2,5 GBase-T Lan Transformer, jota usein kutsutaan verkkomuuntajaksi tai magneettimoduuliksi, on avainkomponentti, joka on upotettu minkä tahansa 2,5 gigabitin Ethernetiä (2,5 GBE) tukevan laitteen Ethernet-porttiin. Sen pääroolit ovat:

• Signaalin eristys:Se eristää sähköisesti herkän PHY (Physical Layer) -sirun Ethernet-kaapelista ja suojaa kalliita laitteistoasi jännitepiikkeiltä, ​​staattiselta purkaukselta ja mahdollisilta maasilmukoilta.

• Impedanssin sovitus:Se varmistaa signaalin eheyden säilyttämisen sovittamalla impedanssin sirun ja kierretyn parikaapelin välillä, minimoiden signaalin heijastukset ja datavirheet.

• Yhteisen tilan kohinanvaimennus:Se suodattaa pois sähkömagneettiset häiriöt (EMI) varmistaen puhtaan ja luotettavan datasignaalin, mikä on ratkaisevan tärkeää suurten nopeuksien saavuttamiseksi kuparikaapeleiden kautta.

Ilman korkealaatuista muuntajaa 2,5 GBE-yhteytesi olisi altis katkeamisille, virheille ja laitteistovaurioille.

2,5GBase-T Lan Transformerimme tärkeimmät tuoteparametrit

Me Jansum Electronicsilla suunnittelemme muuntajamme tarkasti vastaamaan nykyaikaisen verkkotoiminnan tiukkoja vaatimuksia. Tässä on yksityiskohtaiset tekniset tiedot, jotka erottavat tuotteemme.

Yksityiskohtainen parametriluettelo:

• Standardien noudattaminen:Täysin yhteensopiva IEEE 802.3bz:n kanssa 2,5GBASE-T-toiminnalle.

• Tiedonsiirtonopeus:Tukee 10/100/1000/2500 Mbps automaattista neuvottelua.

• Piirin kokoonpano:1:1 kierrossuhde CT (Center Tap) -malli.

• Eristysjännite:Kestää vähintään 1500 Vrms ylivertaisen turvallisuuden takaamiseksi.

• Käyttölämpötila-alue:-40 °C - +85 °C, mikä takaa luotettavuuden ankarissa ympäristöissä.

• Yhteisen tilan rikastin:Integroitu erinomainen EMI-vaimennus.

• Induktanssi:Täyttää tai ylittää standardivaatimukset minimaalisen sisäänviennin häviämiseksi.

• Paketti:Kompakti, pinta-asennus (SMT) malli automaattiseen piirilevyn kokoonpanoon.

• Pin-määrä:Saatavilla vakiona 16- tai 24-nastaiset kokoonpanot.

• Rakenne:Suojattu metallikotelo parantaa melunsietokykyä.

Nopeaa yleiskatsausta varten tässä on yhteenvetotaulukko tuotteemme sähköisistä ydinominaisuuksista:

Tämä ominaisuuksien yhdistelmä varmistaa, että muuntajamme tarjoavat vertaansa vailla olevaa suorituskykyä ja luotettavuutta, mikä tekee niistä ihanteellisen valinnan kytkimien, reitittimien, verkkokorttien ja muiden 2,5G-laitteiden valmistajille.

Miksi valita Jansum Electronicsin 2,5 GBase-T Lan Transformer?

Markkinoilla, jotka ovat täynnä vaihtoehtoja, tuotteemme erottuvat joukosta horjumattoman sitoutumisemme ansiosta laatuun ja suorituskykyyn. Emme vain myy komponentteja; tarjoamme verkkoratkaisuja.

• Todistettu luotettavuus:Muuntajamme käyvät läpi 100-prosenttisesti automatisoidun lopputestin ja palamisprosessit, mikä takaa, että ne toimivat moitteettomasti ensimmäisestä päivästä lähtien ja tulevina vuosina.

• Ylivoimainen signaalin eheys:Huolellisen suunnittelun ja korkealaatuisten ydinmateriaalien avulla varmistamme minimaalisen välityshäviön ja erinomaisen paluuhäviön, mikä tarkoittaa suoraan vakaampaa ja nopeampaa verkkoyhteyttä loppukäyttäjälle.

• Vankka ylijännitesuoja:Suunnittelumme asettaa etusijalle laitteiden turvallisuuden ja tarjoaa erinomaisen eristyksen, joka suojaa ydinpiiriäsi todellisilta sähköisiltä vaaroilta.

• Globaali vaatimustenmukaisuus:Komponenttimme on suunniteltu täyttämään kansainväliset EMC- ja turvallisuusstandardit, mikä yksinkertaistaa tuotteiden sertifiointiprosessia Pohjois-Amerikan, Euroopan ja Aasian markkinoilla.

• Asiantuntijatuki:Kun teet yhteistyötä Jansum Electronics Dongguan Co., Ltd.:n kanssa, pääset käyttämään kokeneita insinöörejämme, jotka voivat tarjota teknistä tukea ja räätälöintivaihtoehtoja, jotka sopivat täydellisesti suunnitteluvaatimuksiisi.

2,5GBase-T Lan Transformerin UKK

1. Voidaanko 2.5GBase-T Lan Transformeria käyttää tavallisessa 1GBase-T-sovelluksessa?

Kyllä, ehdottomasti. 2,5GBase-T Lan Transformer on suunniteltu taaksepäin yhteensopivaksi. Se toimii täydellisesti 10Mbps, 100Mbps ja 1000Mbps (1Gbps) Ethernet-sovelluksissa. Muuntajan sähköiset ominaisuudet, kuten sen induktanssi ja paluuhäviö, on suunniteltu kattamaan laajempi taajuusspektri, joka vaaditaan 2,5 Gbps:lle, mikä kattaa täysin hitaampien standardien tarpeet. Tämä tekee siitä monipuolisen ja tulevaisuudenkestävän komponentin suunnitelmiisi.

2. Mikä merkitys erotusjännitteellä on (esim. 1500 Vrms)?

Eristysjännite on kriittinen turvallisuusparametri. Se osoittaa muuntajan kyvyn kestää korkean jännitteen potentiaalin ensiö- (sirupuolen) ja toisiokäämien (kaapelipuolen) välillä rikkoutumatta. 1500 Vrms:n luokitus tarkoittaa, että muuntaja voi suojata herkkää elektroniikkaasi suurjännitetransienteilta, jotka voivat johtua salaman aiheuttamista ylijännitteistä, staattisista purkauksista tai sähkölinjojen vioista. Tämä suojaus on välttämätön loppukäyttäjien turvallisuuden ja verkkolaitteiden pitkän aikavälin luotettavuuden takaamiseksi.

3. Miten muuntajamoduulin yhteismoodikuristin parantaa suorituskykyä?

Integroitu yhteismuotoinen (CM) kuristin on sähkömagneettisen yhteensopivuuden (EMC) perusta. Se toimii suodattimena, joka vaimentaa yhteistilan kohinaa – ei-toivotut sähköiset häiriöt, jotka näkyvät samalla tavalla parin molemmilla signaalilinjoilla. Tämä melu voi syntyä laitteen sisällä tai poimia ulkoisesta ympäristöstä. Vaimentamalla tätä kohinaa tehokkaasti CM-kuristin estää sitä säteilemästä kaapelista (jolloin se ylittää EMI-määräykset) ja häiritsemästä herkkää differentiaalidatasignaalia, mikä johtaa puhtaampaan signaaliin, vähemmän pakettivirheisiin ja vakaampaan datayhteyteen suurilla nopeuksilla.

Tehosta verkkoasi luottavaisin mielin

Siirtyminen usean gigabitin verkkoon ei ole enää kysymys "jos" vaan "milloin". Menestyksen avain on varmistaa, että laitteistosi on rakennettu kestävillä, luotettavilla ja tehokkailla komponenteilla. 2.5GBase-T Lan Transformer on pieni osa, jolla on valtava vastuu. Älä anna huonommasta komponentista tulla nopean verkkoketjusi heikoin lenkki.

kloJansum Electronics Dongguan Co., Ltd., olemme investoineet vuosien tutkimukseen ja tarkkuussuunnitteluun verkkomuuntajavalikoimamme kehittämiseen. Olemme sitoutuneet tarjoamaan asiakkaillemme komponentteja, jotka eivät ainoastaan ​​täytä vaatimuksia, vaan ylittävät kestävyyden ja suorituskyvyn odotukset.

Ota yhteyttäJansum Electronics tänäänpyytää näytteitä, keskustella erityisvaatimuksistasi tai saada yksityiskohtainen tarjous. Anna meidän auttaa sinua rakentamaan nopeampi ja luotettavampi tulevaisuus.
